为什么 mermaid/draw.io 生成的 SVG 图片导入后没有文字？

参考 Working with mermaid in typst，mermaid 和 draw.io 默认生成的 SVG 图片含有 HTML Foreign Object，因此只能在浏览器中正常显示，导入到 Typst 后文字会消失。

目前推荐首先使用 mermaid cli 导出 PDF，再使用 mutool draw 将 PDF 转换为 SVG。

如何下载 mutool

前往 MuPDF Releases 并选择 MuPDF，然后下载最新的mupdf-*-windows.zip（~90 MB），使用其中的mutool.exe（~40 MB）。

注意每个 1.x 版本的最后若干 0.x.y patch 版本只提供源代码（source only），没有能直接下载的可执行文件。请在页面内搜索-windows.zip找能下载的版本。

bash

# mermaid → PDF
mmdc --input in.mmd --output out.pdf --pdfFit

# PDF → SVG
mutool draw -o final.svg out.pdf

# 去除 mutool 自动加的页码
mv final1.svg final.svg

或直接使用位图格式（PNG/JPG）。

另法：直接在 Typst 内画图

另外也可考虑用各种 Typst 包直接绘图。这些包通常采用 rust 复刻版 mermaid.js，往往与原版不完全兼容。

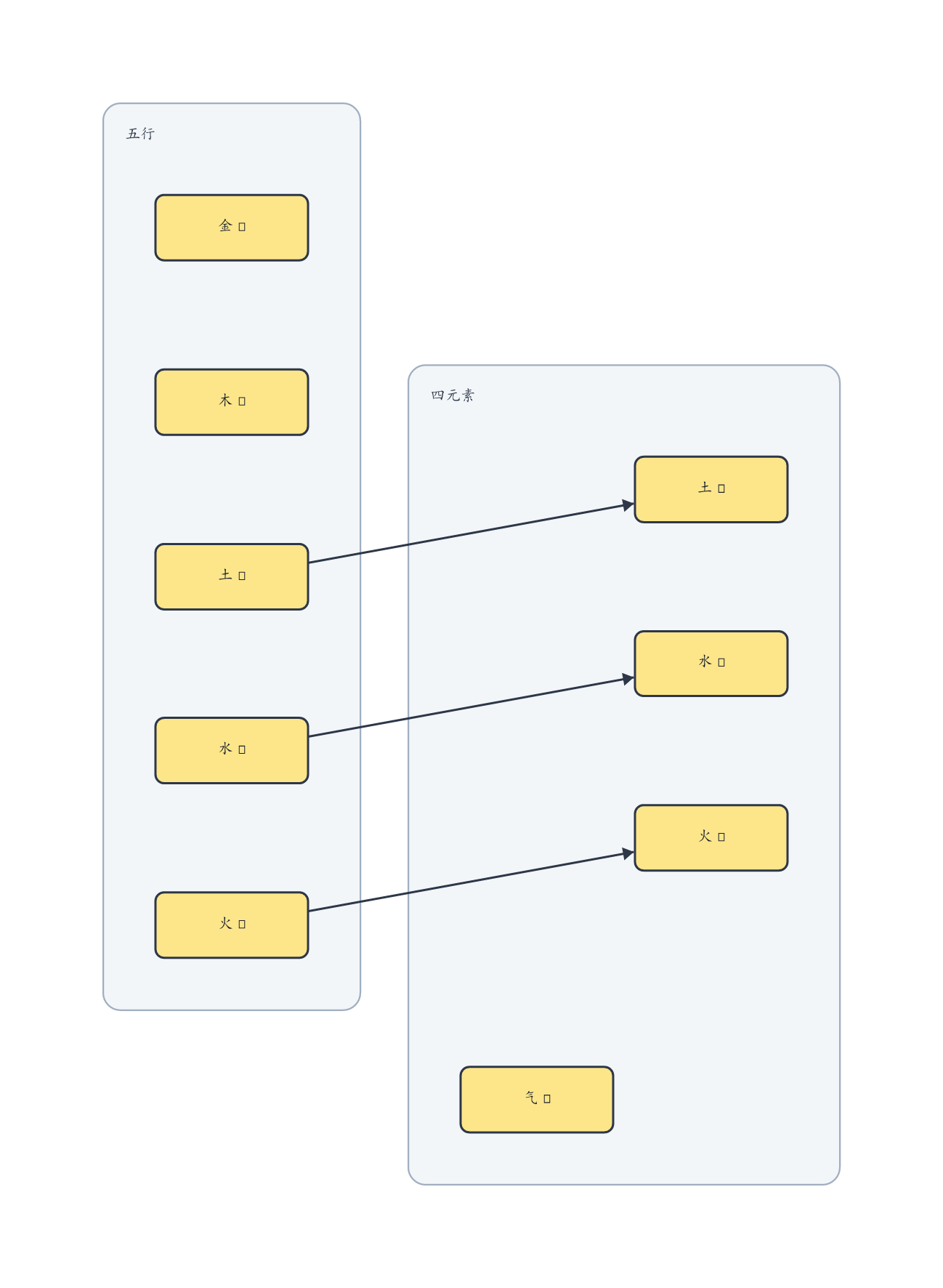

oxdraw

oxdraw – Typst Universe

不过 oxdraw 使用 rust 复刻版 oxdraw 渲染，语法与原版 mermaid 不完全兼容。例如，-->前不允许换行，不然会报以下错误。

plugin errored with: Failed to parse diagram: encountered empty node reference

oxdraw 由国人打包，所以中文支持相对好一些。

typst

#import "@preview/oxdraw:0.1.0": oxdraw

#oxdraw(```mermaid
graph LR
  subgraph 五行
    金[金 🔑]
    木[木 🌳]
    土[土 ⛰️]
    水[水 🌊]
    火[火 🔥]
  end
  subgraph 四元素
    earth[土 ⛰️]
    water[水 🌊]
    air[气 💨]
    fire[火 🔥]
  end

  火 --> fire
  土 --> earth
  水 --> water
```)

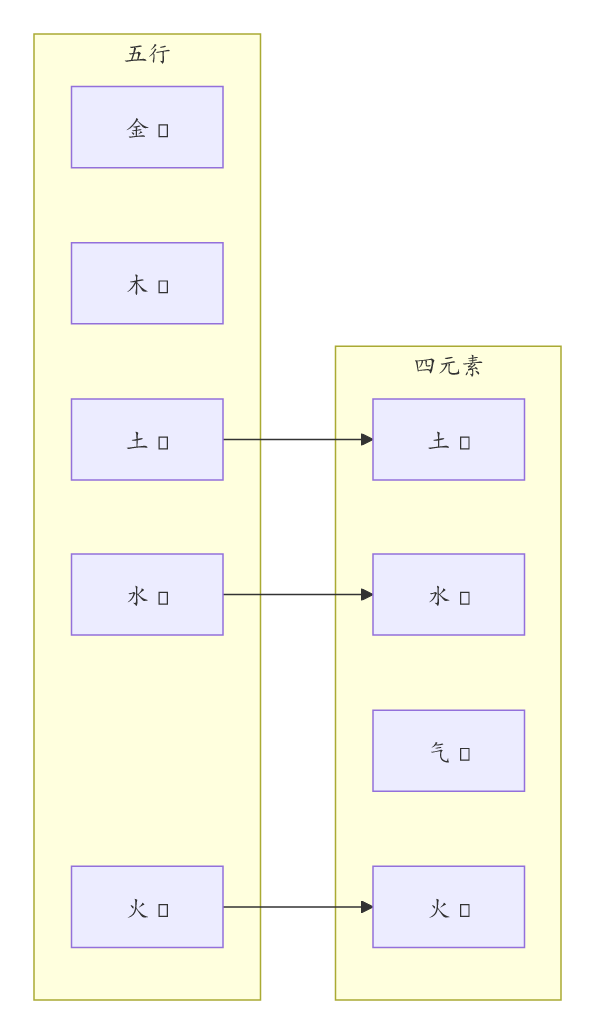

mmdr (mermaid-rs-renderer)

mmdr – Typst Universe

不过 mmdr 使用 rust 复刻版 mermaid-rs-renderer渲染，语法与原版 mermaid 不完全兼容。例如，-->前不允许换行，否则会理解为- →。

此外，在 https://typst.app 上，土等汉字无法显示。

typst

#import "@preview/mmdr:0.2.2": mermaid

#mermaid(
  ```mermaid
  flowchart LR
    subgraph 五行
      金[金 🔑]
      木[木 🌳]
      土[土 ⛰️]
      水[水 🌊]
      火[火 🔥]
    end
    subgraph 四元素
      earth[土 ⛰️]
      water[水 🌊]
      air[气 💨]
      fire[火 🔥]
    end

    火 --> fire
    土 --> earth
    水 --> water
  ```.text,
  base-theme: "default"
)

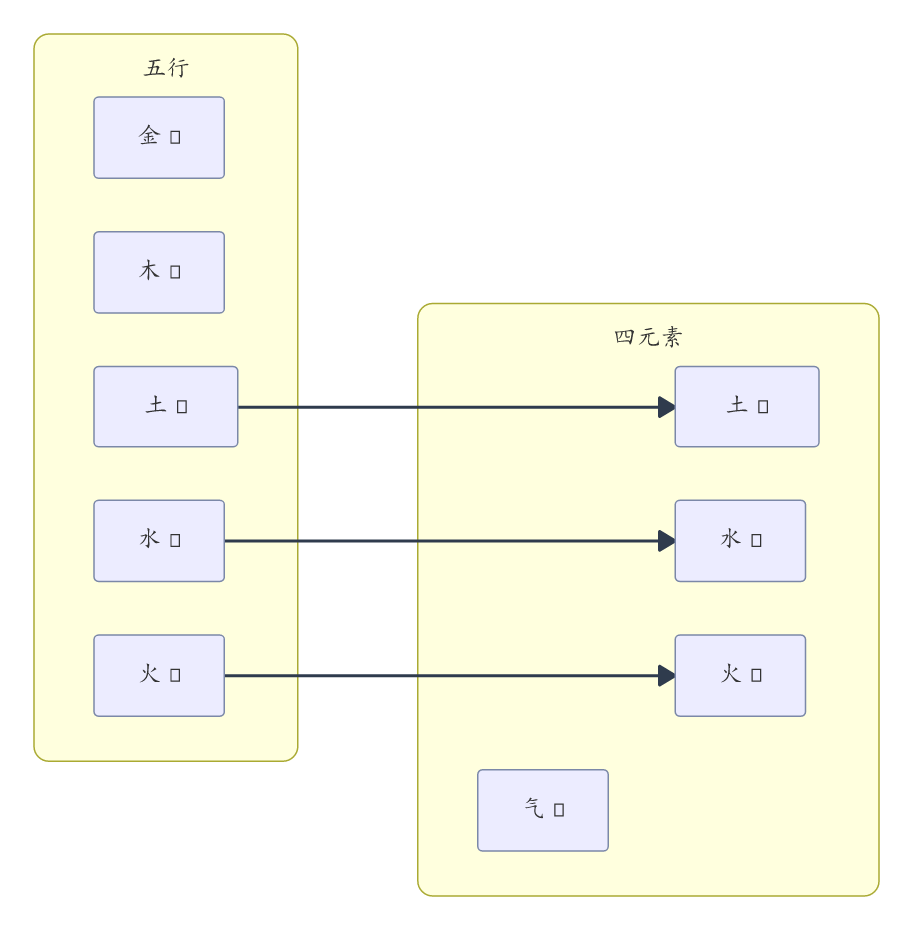

merman

merman – Typst Universe

不过 merman 使用 rust 复刻版 merman渲染，语法与原版 mermaid 不完全兼容。例如 node 名称不能包含汉字，不然会报以下错误。

panicked with: Diagram parse error (flowchart-v2): User { error: LexError { message: "Unexpected character at ○○" } }

typst

#import "@preview/merman:0.1.0": mermaid

#mermaid(
  ```mermaid
  flowchart LR
    subgraph 五行
      Metal[金 🔑]
      Wood[木 🌳]
      Earth[土 ⛰️]
      Water[水 🌊]
      Fire[火 🔥]
    end
    subgraph 四元素
      earth[土 ⛰️]
      water[水 🌊]
      air[气 💨]
      fire[火 🔥]
    end

    Fire --> fire
    Earth --> earth
    Water --> water
  ```.text,
)
